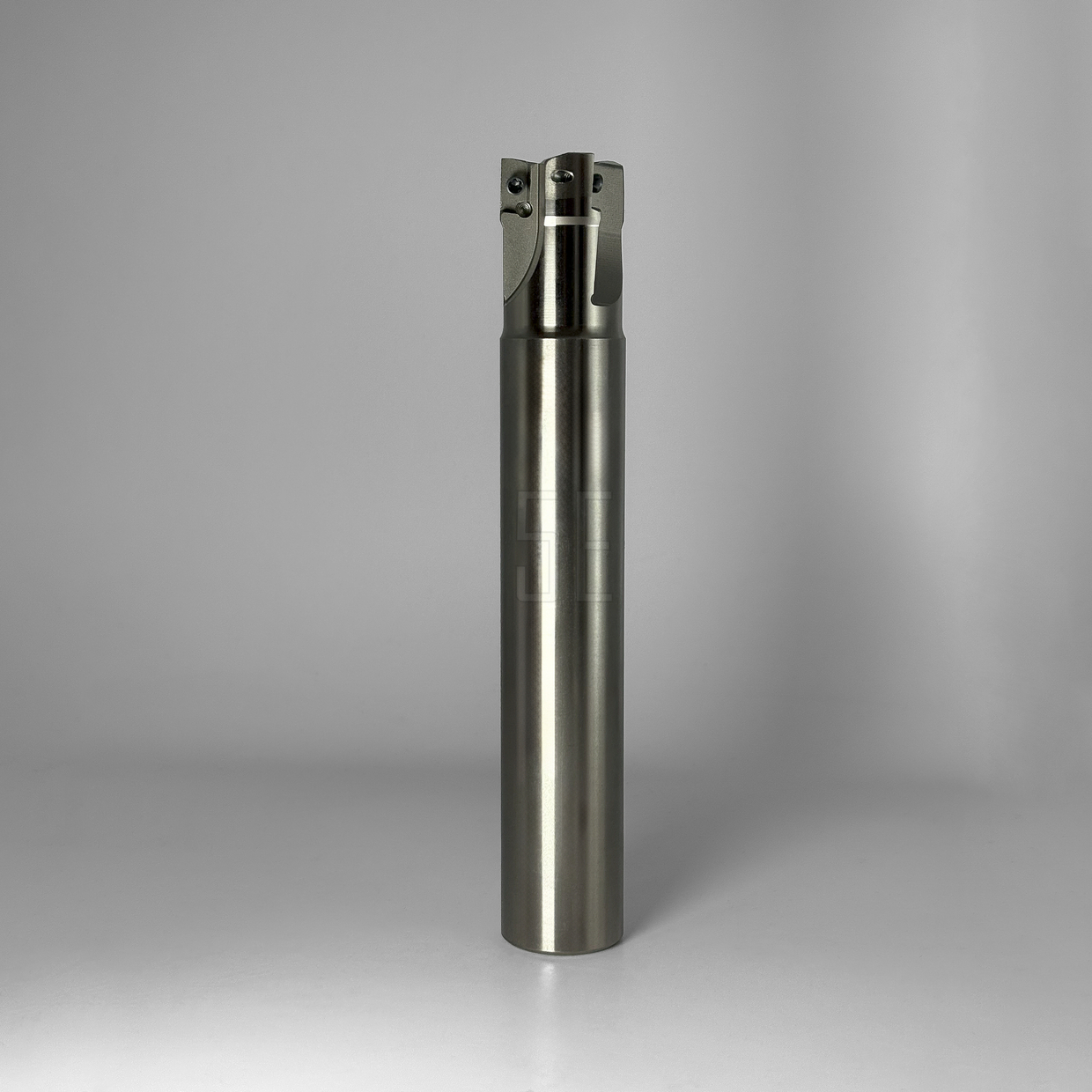

Конструктивные особенности
Угол в плане 90°:
- Позволяет формировать перпендикулярные уступы и обрабатывать тонкостенные детали без деформации.
- Минимизирует радиальные нагрузки на шпиндель за счёт оптимального распределения усилий резания.
Система крепления пластин:
- Клиновой механизм (например, по стандарту ISO 26623) обеспечивает жёсткую фиксацию пластин с точностью позиционирования до ±0.02 мм.
- Винтовое крепление с компенсацией биения для черновой обработки.
Материалы пластин:
- Твердые сплавы - для чугуна и сталей.
- Керамика - для жаропрочных сплавов.
- PCD-пластины - для алюминия и цветных металлов.
Ключевой параметр - диаметр фрезы, влияющий на выбор шага зубьев. Например, для D63 мм рекомендуется 5–6 пластин для баланса между скоростью и стабильностью.
Области применения
- Тяжёлое фрезерование: снятие припусков до 8 мм за проход при обработке станин и корпусных деталей.
- Чистовая обработка: достижение шероховатости Ra 1.6–3.2 мкм за счёт пластин с W-геометрией.
- Обработка прерывистых поверхностей: фрезы с асимметричным расположением пластин снижают вибрации.
Пример: при фрезеровании чугунных корпусов насосов фрезами 90° со сменными пластинами срок службы инструмента увеличивается на 40% по сравнению с монолитными аналогами.
Критерии выбора
Покрытия:
- AlTiN - для скоростного резания (Vc до 450 м/мин).
- TiCN - для работы с вязкими материалами.
Важно: при обработке закалённых сталей (HRC 50+) угол наклона спирали фрезы должен быть ≥45° для предотвращения выкрашивания кромок.
Преимущества фрез 5element с углом 90°
- Экономичность: замена только изношенных пластин снижает затраты на инструмент на 30–50%.
- Универсальность: совместимость пластин с разной геометрией (например, квадратные SEHT и ромбические SEMT) в одном корпусе.
- Адаптивность: фрезы поддерживают стратегии HSM (High-Speed Machining) с подачей до 0.3 мм/зуб.
- Стандарты: соответствие ISO 15641 для безопасности при высокоскоростной обработке.
Рекомендации по режимам резания
Сталь:
Vc = 180–220 м/мин, подача на зуб (fz) = 0.12–0.18 мм, глубина резания (ap) = 4–6 мм.
Серый чугун СЧ20:
Vc = 250–300 м/мин, fz = 0.2–0.25 мм, ap = 6–8 мм.
Используйте СОЖ под давлением 70–100 бар для эффективного отвода стружки из зоны резания.
